ทำความเข้าใจOmni-Directional Wheels ใน VEX IQ: หลักการทางวิศวกรรมที่อยู่เบื้องหลังความแม่นยำใน VEX IQ Competition
- Beyond Code Academy
- 2 วันที่ผ่านมา
- ยาว 1 นาที
ในการแข่งขันหุ่นยนต์ ผลลัพธ์ของการแข่งขันมักถูกกำหนดไม่ใช่จากนวัตกรรมทางกลที่แปลกใหม่ แต่จากการตัดสินใจออกแบบพื้นฐานที่ถูกนำไปปฏิบัติอย่างแม่นยำ และหนึ่งในการตัดสินใจที่สำคัญที่สุดคือการเลือกและจัดวางระบบล้อของชุดขับเคลื่อน ซึ่งส่งผลโดยตรงต่อความสามารถของหุ่นยนต์ในการนำทาง จัดตำแหน่ง และปฏิบัติภารกิจภายใต้ข้อจำกัดด้านเวลา
ล้อ omni-directional — ส่วนประกอบที่ดูเรียบง่ายอย่างหลอกตา — เป็นหนึ่งในการตัดสินใจออกแบบดังกล่าว ในแพลตฟอร์ม VEX IQ การทำความเข้าใจกลไกการทำงานของล้อชนิดนี้และเหตุผลที่มันสำคัญ ถือเป็นก้าวที่มีความหมายในพัฒนาการของวิศวกรรุ่นเยาว์ — ช่วงเวลาที่ฟิสิกส์เชิงนามธรรมกลายเป็นสิ่งที่จับต้องได้ ทดสอบได้ และเชื่อมโยงกับผลลัพธ์ในสนามแข่งขันอย่างเป็นรูปธรรม
โครงสร้างทางกลของล้อ Omni-Directional
ล้อ omni-directional แตกต่างจากล้อแบบธรรมดาด้วยส่วนประกอบเพิ่มเติมเพียงหนึ่งจุด: ลูกกลิ้งทรงกระบอกขนาดเล็กหลายตัว ติดตั้งเรียงรายรอบเส้นรอบวงด้านนอกของล้อ โดยวางตัวในแนวตั้งฉากกับแกนหมุนหลักของล้อ
ล้อมาตรฐานให้การเคลื่อนที่ในแกนเดียว คือไปข้างหน้าและถอยหลัง ซึ่งขับเคลื่อนโดยมอเตอร์ เมื่อมีแรงด้านข้างกระทำขณะเลี้ยว ล้อจะครูดกับพื้นผิว ก่อให้เกิดแรงเสียดทาน ลดความแม่นยำด้านตำแหน่ง และทำให้เส้นทางการเคลื่อนที่ของหุ่นยนต์ไม่สามารถคาดเดาได้
ล้อ omni-directional แก้ไขข้อจำกัดนี้โดยตรง การหมุนที่ขับเคลื่อนด้วยมอเตอร์ผลักดันหุ่นยนต์ไปข้างหน้าและถอยหลังตามปกติ อย่างไรก็ตาม ลูกกลิ้งที่ตั้งฉาก — ซึ่งหมุนได้อิสระและเป็นอิสระจากมอเตอร์ — อนุญาตให้ล้อเลื่อนตัวในแนวด้านข้างโดยมีแรงต้านน้อยมาก กล่าวได้ว่า ล้อทำงานข้ามสองแกนการเคลื่อนที่พร้อมกัน: แกนหนึ่งมีกำลังขับเคลื่อน อีกแกนหนึ่งเป็นแบบ passive
Holonomic Motion: ล้อ Omni สี่ล้อสร้างอิสระในการเคลื่อนที่สามระดับได้อย่างไร
เมื่อล้อ omni-directional สี่ล้อถูกจัดวางในรูปแบบที่คำนวณอย่างรอบคอบ — โดยทั่วไปแต่ละล้อจะทำมุม 45 องศาเทียบกับตัวถัง — จะเกิดสิ่งที่วิศวกรเรียกว่า holonomic motion นั่นคือความสามารถของแพลตฟอร์มในการเคลื่อนที่อย่างอิสระตามอิสระในการเคลื่อนที่สามระดับบนพื้นผิวสองมิติ: การเลื่อนตัวตามแกน X, การเลื่อนตัวตามแกน Y และการหมุนรอบแกนตั้ง
ในทางปฏิบัติ ระบบขับเคลื่อนแบบ holonomic ช่วยให้หุ่นยนต์ VEX IQ เคลื่อนที่ไปข้างหน้า ถอยหลัง เลื่อนไปด้านข้าง และเคลื่อนที่ในแนวทแยง — ทั้งหมดนี้ขณะหมุนตัวไปพร้อมกัน — โดยไม่ต้องเปลี่ยนทิศทางที่ตัวถังหันหน้าไป นี่คือข้อได้เปรียบทางกลที่สำคัญเมื่อเทียบกับระบบขับเคลื่อนแบบ differential drive แบบดั้งเดิม ซึ่งเคลื่อนที่ได้เฉพาะข้างหน้าหรือถอยหลัง และต้องหมุนตัวถังทั้งหมดเพื่อเปลี่ยนทิศทาง
สำหรับวิศวกรรุ่นเยาว์ที่กำลังเรียนรู้การเขียนโปรแกรม autonomous สิ่งนี้แปลงเป็นประโยชน์ที่สำคัญ: การเคลื่อนที่จริงของหุ่นยนต์ตรงกับการเคลื่อนที่ที่ตั้งใจไว้ในโค้ดอย่างใกล้เคียง การเบี่ยงเบนจากตำแหน่งลดลง ความแม่นยำในการเลี้ยวดีขึ้น และช่องว่างระหว่างสิ่งที่โค้ดสั่งกับสิ่งที่หุ่นยนต์ทำจริงแคบลงอย่างมาก

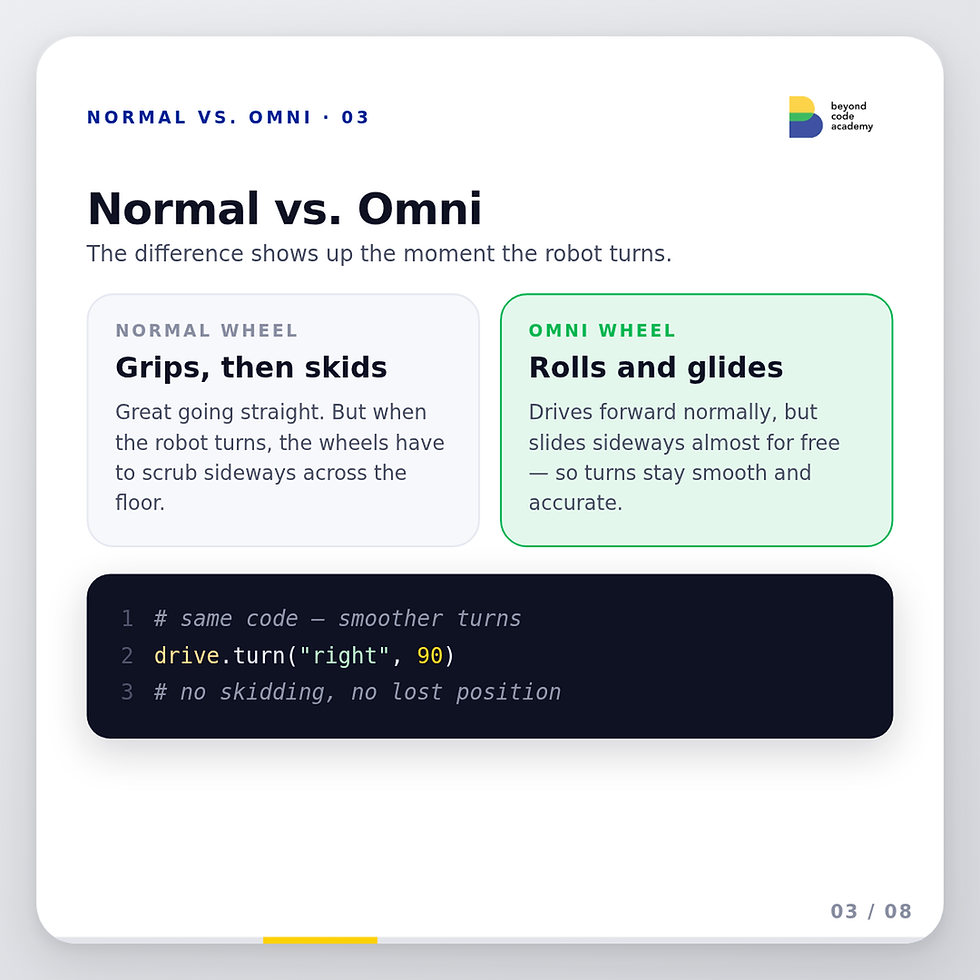

การวิเคราะห์เปรียบเทียบ: ล้อแบบธรรมดา vs. ล้อ Omni-Directional
การทำความเข้าใจข้อแลกเปลี่ยนระหว่างรูปแบบชุดขับเคลื่อนทั้งสองนี้เป็นส่วนสำคัญของการศึกษาด้านวิศวกรรม
ระบบ differential drive แบบดั้งเดิมใช้ล้อขับเคลื่อนสองล้อและล้อ caster แบบ passive หนึ่งล้อ สร้างและเขียนโปรแกรมได้ง่าย จึงเป็นจุดเริ่มต้นที่เหมาะสมสำหรับผู้เริ่มต้น หุ่นยนต์เคลื่อนที่ไปข้างหน้าและถอยหลังได้อย่างเสถียร และการเลี้ยวทำได้โดยปรับความเร็วของล้อขับเคลื่อนแต่ละล้อให้แตกต่างกัน อย่างไรก็ตาม ระบบนี้จำกัดอยู่ที่อิสระในการเคลื่อนที่สองระดับ (หน้า/หลังและหมุน) และไม่สามารถเคลื่อนที่ด้านข้างได้โดยไม่หมุนตัวถังก่อน ขณะเลี้ยว ล้อขับเคลื่อนจะครูดกับพื้นผิว ทำให้เกิดแรงเสียดทานและความคลาดเคลื่อนด้านตำแหน่ง
ระบบขับเคลื่อน omni-directional ใช้ล้อขับเคลื่อนสี่ล้อพร้อมลูกกลิ้งตั้งฉาก ต้องการการเขียนโปรแกรมที่ซับซ้อนขึ้นเล็กน้อย — มอเตอร์ทั้งสี่ตัวต้องถูกควบคุมอย่างอิสระเพื่อให้ได้ทิศทางและการหมุนที่ต้องการ — แต่ผลตอบแทนจากความซับซ้อนนั้นมีนัยสำคัญ หุ่นยนต์ได้รับ holonomic motion อย่างสมบูรณ์ ทำให้สามารถเลื่อนตัวด้านข้าง เคลื่อนที่แนวทแยง และหมุนตัวพร้อมกันได้ การเลี้ยวนุ่มนวลและเร็วขึ้นเพราะลูกกลิ้ง passive ขจัดแรงเสียดทานจากการครูดได้ทั้งหมด
ที่ Beyond Code Academy วิศวกรรุ่นเยาว์จะทำงานกับทั้งสองรูปแบบตามลำดับ เริ่มจากระบบ differential drive เพื่อสร้างความเข้าใจพื้นฐานเกี่ยวกับการควบคุมมอเตอร์และตรรกะด้านทิศทาง จากนั้นเปลี่ยนไปใช้ระบบ omni-directional แนวทางเปรียบเทียบนี้ทำให้พวกเขาเข้าใจข้อแลกเปลี่ยนทางวิศวกรรมอย่างถ่องแท้ — ไม่ใช่แค่วิธีสร้างด้วยล้อ omni แต่เข้าใจว่าเหตุใดมันจึงได้เปรียบในบริบทที่เฉพาะเจาะจง
ความสำคัญต่อการแข่งขันในทัวร์นาเมนต์ VEX IQ
ในสภาพแวดล้อมการแข่งขัน VEX IQ หุ่นยนต์ทำงานภายใต้ข้อจำกัดด้านเวลาที่เข้มงวด — โดยทั่วไปต้องทำภารกิจทั้งแบบ autonomous และ driver-controlled ให้เสร็จภายในรอบการแข่งขัน 60 วินาที ความแม่นยำ ความเร็ว และความสามารถในการทำซ้ำไม่ใช่เป้าหมายเชิงนามธรรม แต่เป็นปัจจัยที่วัดได้ซึ่งกำหนดผลลัพธ์ของการแข่งขัน
ล้อ omni-directional ให้ความได้เปรียบในการแข่งขันที่วัดปริมาณได้ในหลายมิติ การเลี้ยวทำได้รวดเร็วขึ้นเพราะการขจัดแรงเสียดทานจากการครูดลดเวลาและพลังงานที่ต้องใช้ในการเปลี่ยนทิศทาง ความแม่นยำด้านตำแหน่งดีขึ้นเพราะหุ่นยนต์สามารถเข้าหาวัตถุและโซนทำคะแนนจากมุมใดก็ได้โดยไม่ต้องเลี้ยวโค้งกว้าง — สามารถเลื่อนตัวด้านข้างเข้าสู่ตำแหน่งที่ถูกต้องได้เลย สิ่งที่สำคัญที่สุดคือ โปรแกรม autonomous มีความน่าเชื่อถือมากขึ้น: เนื่องจากการเคลื่อนที่ของหุ่นยนต์มีความสม่ำเสมอทางกลในการรันซ้ำ โค้ดเดิมจะสร้างเส้นทางเดิมทุกครั้ง ความสามารถในการทำซ้ำนี้มักเป็นปัจจัยชี้ขาดในการแข่งขันที่สูสี
การเขียนโปรแกรมเองก็ได้รับประโยชน์จากความแม่นยำทางกลของชุดขับเคลื่อนเช่นกัน เพราะล้อจัดการการเปลี่ยนทิศทางได้อย่างสะอาด โค้ดที่ใช้ควบคุมการเคลื่อนที่จึงมักเข้าใจง่ายกว่าและไม่ต้องแบกรับตรรกะชดเชยสำหรับการเบี่ยงเบนและความคลาดเคลื่อนด้านตำแหน่ง วิศวกรรุ่นเยาว์ใช้เวลาน้อยลงในการแก้ไขข้อผิดพลาดด้านการเคลื่อนที่ และมีเวลามากขึ้นในการพัฒนาวิธีแก้ปัญหาเชิงกลยุทธ์สำหรับโจทย์การแข่งขัน
บทสรุป
ล้อ omni-directional เป็นตัวอย่างที่ชัดเจนว่ารายละเอียดการออกแบบเพียงจุดเดียวที่ได้รับการพิจารณาอย่างรอบคอบสามารถเปลี่ยนแปลงขีดความสามารถของหุ่นยนต์ได้อย่างมีนัยสำคัญ สำหรับวิศวกรรุ่นเยาว์ การทำความเข้าใจส่วนประกอบนี้ไม่ใช่เพียงเรื่องของการประกอบชิ้นส่วน — แต่เป็นการฝึกฝนในฟิสิกส์ประยุกต์ การคิดเชิงระบบ และการตัดสินใจออกแบบบนพื้นฐานของหลักฐาน
VEX IQ Robotics ยังคงเป็นหนึ่งในแพลตฟอร์มที่มีประสิทธิภาพที่สุดสำหรับการแนะนำหลักการเหล่านี้แก่วิศวกรรุ่นเยาว์อายุ 9 ปีขึ้นไป ในบริบทที่เน้นการลงมือทำและขับเคลื่อนด้วยการแข่งขัน ที่ Beyond Code Academy หลักสูตร VEX IQ Robotics ของเราได้รับการออกแบบเพื่อพัฒนาไม่เพียงแค่ความสามารถทางเทคนิค แต่รวมถึงกรอบความคิดทางวิศวกรรมที่เป็นรากฐาน: ความอยากรู้ ความแม่นยำ และความมั่นใจในการปรับปรุงอย่างต่อเนื่อง
